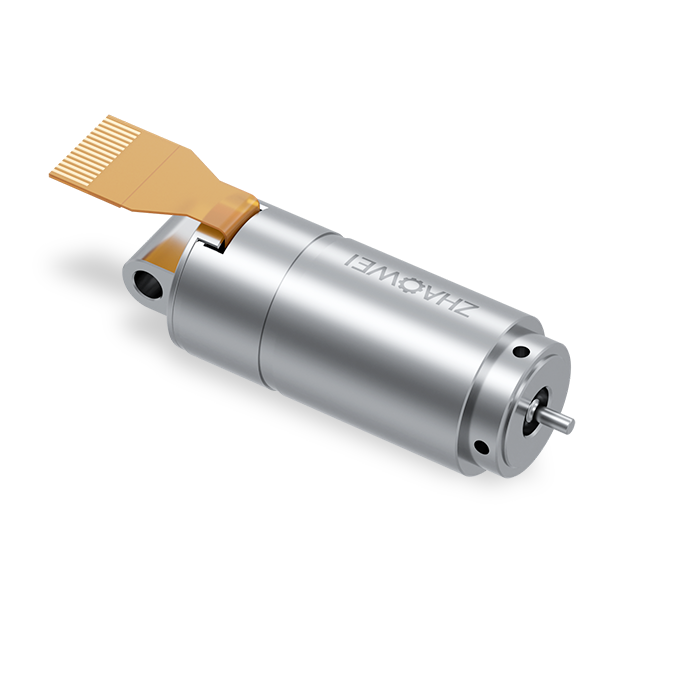

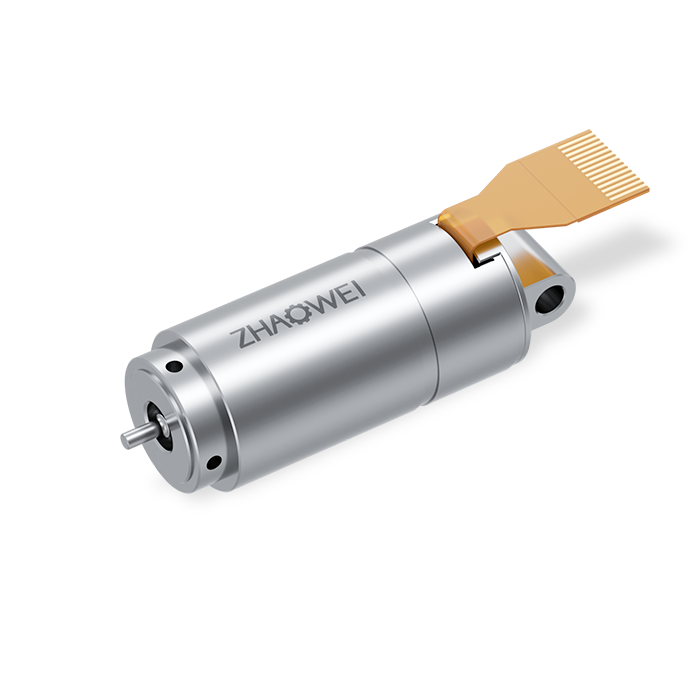

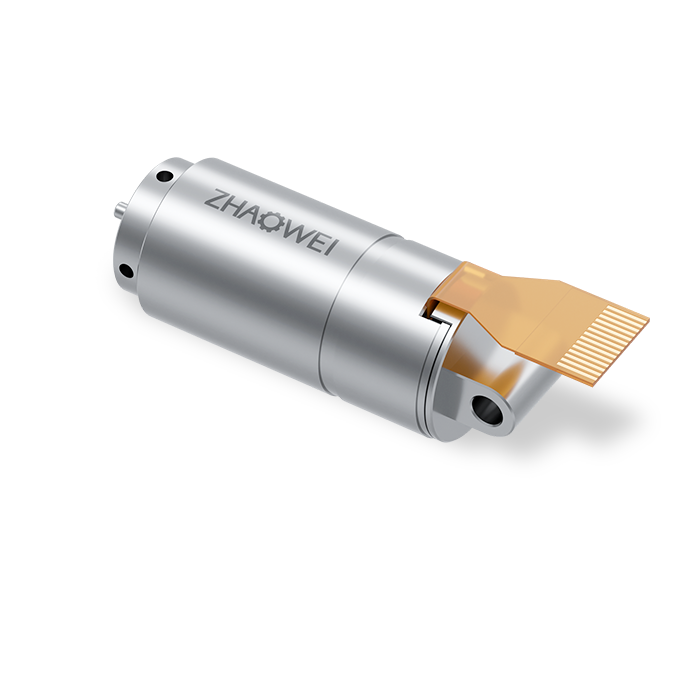

Φ 10mm 無刷空心杯電機（MC1020）
產品型號：MC1020
直徑：10
長度：20
額定電壓（V）：12
額定轉速：37000
堵轉轉矩（mNm）：5.3
堵轉電流（A) ：2.7
轉矩常數（mNm/A）：2.1
速度常數（rpm/V）：4545
輸出軸直徑（rpm/V）：1
電機參數
| 電機數據（額定值） |
| 額定電壓（V) |
12 |
| 空載轉速 |
51000 |
| 空載電流（A) |
0.15 |
| 額定轉速 (rpm) |
37000 |
| 額定轉矩(mNm) |
1.45 |
| 額定電流(A) |
0.86 |
| 堵轉轉矩(mNm) |
5.3 |
| 堵轉電流(A) |
2.7 |
| 最大效率(%) |
56.2 |
| 電機常數（額定值） |
| 相間電阻（Ω） |
4.48 |
| 相間電感（mH） |
0.053 |
| 轉矩常數（mNm/A） |
2.1 |
| 速度常數（rpm/V） |
4545 |
| 轉速/轉矩斜度（ rpm/mNm） |
9597 |
| 機械時間常數（ms） |
2.7 |
| 轉子慣量（gcm2） |
56.2 |
| 熱參數 |
| 環境溫度（℃） |
-20…+100 |
| 最高繞組溫度（℃） |
125 |
| 機械參數（滾珠軸承） |
| 最大允許轉速 |
40000 |
| 最大軸向間隙 |
< 0.15N 0 |
| > 0.15 N 0.06（max） |
| 徑向間隙 |
?preloaded |
| 最大軸向動態載荷(N) |
2 |
| 最大允許安靜態裝力（N） |
10 |
| 最大徑向載荷，距離法蘭處2mm處(N) |
5 |
*注：以上具體參數可根據客戶要求定制。
